Извор светлости локалног осцилатора у кохерентним оптичким модулима



У кохерентномоптички модул, постоји ласер, назван "локални осцилатор".

Локални осцилатор се односи на уређај који емитује сигнал на фиксној фреквенцији. Термин "локални" се односи на пријемник.

Осцилатор фиксне{0}}фреквенције се додаје локално за демодулацију сигнала; сваки режим користи фреквенцију локалног осцилатора помножену фреквенцијом сигнала.





Код модулације и демодулације радио фреквенцијског сигнала, ова фреквенција локалне осцилације може бити кристални осцилатор или електрични сигнал.

У оптичкој комуникацији, светлост је такође талас и има фиксну фреквенцију. На пример, светлост таласне дужине од 1550нм има фреквенцију од 193ТХз.

Ако је сигнал носиоца на крају за пренос лаган, онда на крају за пријем мора постојати локални осцилатор са истом или скоро истом фреквенцијом за демодулацију. Извор светлости овог локалног осцилатора који се користи за демодулацију назива се "светлост локалног осцилатора".



Модулација и демодулација заснована на фази носиоца{0}} нису неуобичајене у области комуникација.

Коришћење светлости као носиоца за фазну модулацију и демодулацију такође теоретски није неуобичајено.



Демодулација укључује множење светлости локалног осцилатора са оригиналним сигналом. У бежичној радио фреквенцијској комуникацији, овај множилац се назива „миксер“. У оптичкој комуникацији, множење светлости локалног осцилатора са оригиналним модулисаним светлом назива се „интерференција“. Ова међусобна интерференција, или скраћено "кохеренција", је легендарна кохерентна оптичка комуникација.



Прави развој кохерентне оптичке комуникације дошао је након што су научници пронашли начин да прецизно контролишу фазу светлости.

Након тога, фреквенција носиоца светлости је била превисока, а тек у последњих десетак година фаза се могла добро контролисати.



Кохерентни оптички модул



Како побољшати преносни капацитет канала је вишегодишња тема у индустрији комуникација.

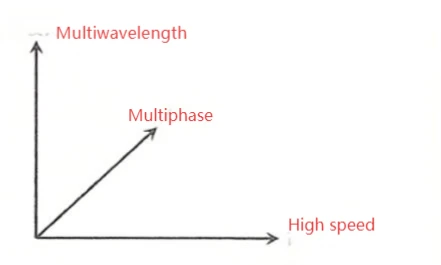

Општи приступ је повећање брзине преносног сигнала, додавање више таласних дужина или повећање сложености режима модулације (као што је више-фазна модулација). Кохерентни модул о којем се говори у овом одељку има за циљ да реши овај проблем.





Таласне дужине: Ово је све више легендарни ВДМ, мултиплексирање са 40 таласних дужина, мултиплексирање са 80 таласних дужина, мултиплексирање са 96 таласних дужина; брзине преноса података: 100Г до 200Г до 400Г...

1980-их, истраживачи су почели да проучавају више-фазну модулацију, такође познату као кохерентни модули, која додаје димензију модулације. Ово доводи до већег односа сигнала-/{4}}шума и веће удаљености преноса.

Међутим, ова одлична технологија није широко прихваћена јер су ЕДФА и ДЦФ технологије зреле, док се технологија за прецизну фазну контролу још увек истражује.

Све до пре око 10 година, када су научници савладали комерцијално одрживе методе контроле фазе, кохерентна технологија је брзо почела да доминира тржиштем.

Његове главне примене су ДЦИ (међусобно повезивање центара података), интерконекције центара података и мреже градских подручја (МАН).





У основној мрежи, кохерентност је увек била неопходан задатак.





У метрополитанским прстенастим мрежама, кохерентне мреже су такође веома моћне у{0}}метрополитанским апликацијама на великим удаљеностима.
